刮盤式自清洗過濾器
發表時間：2018-06-22 18:33:54

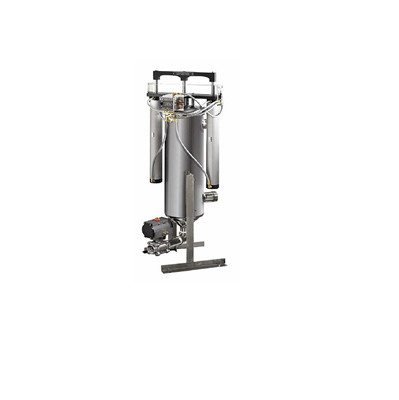

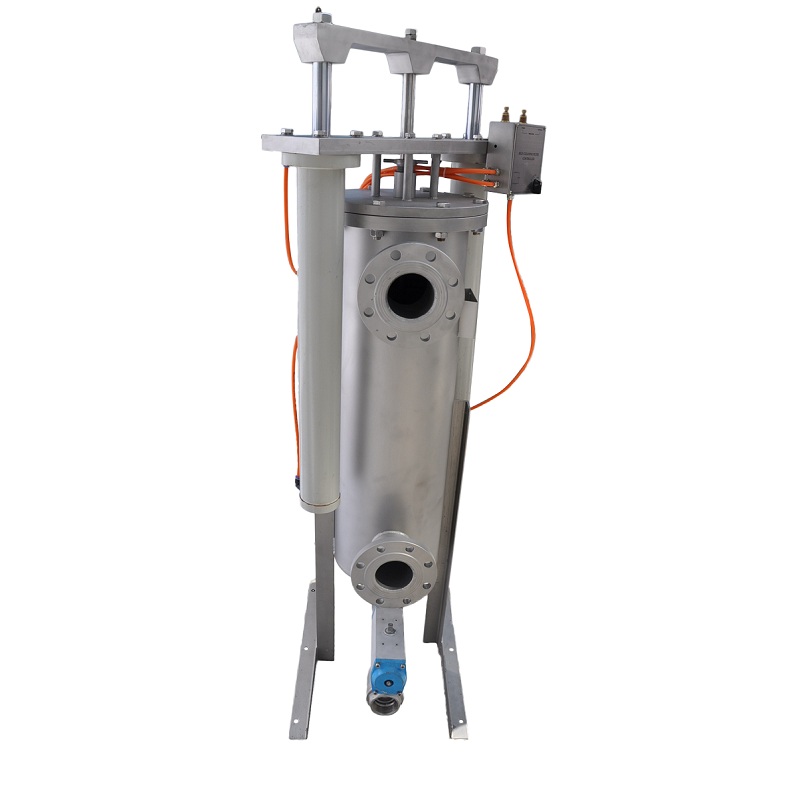

刮盤式自清洗過濾器
技術特點：
刮板式自清洗過濾器主要部件為一個包含過濾網的不銹鋼圓柱型筒體。清洗過程不影響液體過濾的進行，從而保證工藝的高效并極大地減少了高價值產品的過濾損失
★ 特別適合高粘度液體的過濾，尤其對于液體中雜質為膠體顆粒；
★ 耐壓差可達7.7bar
★ 真正在線過濾，在線清洗，在線排污
★ 過濾精度高，可以達到15μm
★ 維護拆卸方便快捷
★ 排污時間極短，僅僅為0.7秒，液體損失極少
★ 氣動驅動，因此，完全防爆
★ 使用空氣驅動，更為節能
工作原理
過濾：需過濾液體經入口進入過濾器的濁液腔，大于過濾元件縫隙的雜質被截留，清液穿過縫隙到達清液腔，由出口輸出。
自清洗：使用了一個專利設計的帶有彈簧的圓盤在過濾元件表面內上下運動---可收集、清除過濾元件內表面的濾渣。圓盤和液流持續把濾渣排至收集室內，然后定期排出。排污過程極短，為0.7秒鐘，因此，完全可以保證在線過濾，在線清洗，在線排污。
技術參數
| 型號 | 濾網數量 | 筒體直徑 | 設計壓力 | 設計溫度（℃） | 過濾面積（cm2） | 最大流量（m3/h） | 進出口徑 | 排污口徑 |
| JH-GD-200 | 1 | 200 | 1 | 80 | 4710 | 80 | DN100 | DN50 |
| JH-GD-300 | 1 | 325 | 1 | 80 | 6280 | 150 | DN150 | DN50 |
| JH-GD-400 | 1 | 400 | 1 | 80 | 9420 | 250 | DN200 | DN100 |
| JH-GD-500 | 1 | 500 | 1 | 80 | 12560 | 350 | DN250 | DN100 |
| JH-GD-600 | 2 | 600 | 1 | 80 | 25120 | 700 | DN300 | DN100 |
| JH-GD-700 | 2 | 700 | 1 | 80 | 31400 | 1000 | DN350 | DN100 |
| JH-GD-800 | 2 | 800 | 1 | 80 | 37690 | 1500 | DN450 | DN100 |
| JH-GD-1000 | 2 | 1000 | 1 | 80 | 43960 | 2500 | DN550 | DN100 |
| JH-GD-1200 | 2 | 1200 | 1 | 80 | 50240 | 3500 | DN650 | DN100 |
