產品分類
自清洗過濾器
刷式自清洗過濾器
發表時間:2018-06-22 18:59:40

一、產品概述:
1、工作原理:
過濾:需過濾液體經入口進入過濾器的濁液腔,大于過濾元件縫隙的雜質被截留,清液穿過縫隙到達清液腔,由出口輸出。
自清洗:使用了一個專利設計的帶有彈簧的圓盤在過濾元件表面內上下運動---可收集、清除過濾元件內表面的濾渣。圓盤和液流持續把濾渣排至收集室內,然后定期排出。排污過程極短,為0.7秒鐘,因此,完全可以保證在線過濾,在線清洗,在線排污。
詳細如下:

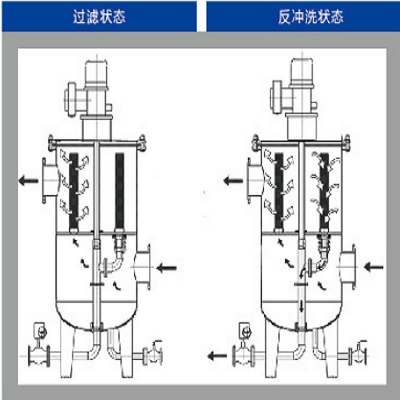

(圖1)
將一個濾芯(2)裝置在一個圓柱形不銹鋼殼體(1)中。當未被過濾的液體由入口(3)進入到殼體后。固體雜質被濾出并沉積在濾篩的內表面。最后濾液從出口(4)流出。當過濾芯需要被清潔時(取決于時間、壓差、或手動選擇)一個由彈簧漲緊的清洗盤通過不斷地來回刮動濾芯內表面并清除沉積的固體雜質。但碎屑從濾芯的縫隙中脫離時,清洗盤將污垢送入殼體底部(6)并通過流道(7)排出濾器。
2、技術特點:
主要部件為一個包含過濾網的不銹鋼圓柱型筒體。清洗過程不影響液體過濾的進行,從而保證工藝的高效并極大地減少了高價值產品的過濾損失
★ 特別適合高粘度液體的過濾,尤其對于液體中雜質為膠體顆粒;
★ 耐壓差可達7.7bar
★ 真正在線過濾,在線清洗,在線排污
★ 過濾精度高,可以達到15μm
★ 維護拆卸方便快捷
★ 排污時間極短,僅僅為0.7秒,液體損失極少
★ 氣動驅動,因此,完全防爆
★ 使用空氣驅動,更為節能
3、產品應用:
聚合物及其單體,樹酯,涂料,油墨,膠粘劑,潤滑劑,冷卻液,切削液,廢水、墨水、涂料、塑料溶膠、染料、顏料、乳膠、聚合物、膠粘劑、乳膠涂料、冷卻液、溶劑型丙烯酸磁漆、酯酸、碳酸鈣、鹽水、玉米糖漿、茶汁、乳糖、食用油、葡萄糖、豬油、巧克力、花生醬、飲料、牙膏、洗發精、潤滑油、粘土泥漿、燃料油、硫酸、鹽酸、循環水、乙二醇等。
4、產品選型:

技術性能參數
JHSC-(D)SS系列控制器是自清洗過濾器專用控制器,同行業顯示屏幕最大,全中文“傻瓜”式操作,運行、清洗動態顯示內容豐富等特點??刂破饔蓵r(shí)間、差壓同步控制。在設定的過濾時間內,如到達差壓值控制器發出信號啟動清洗程序。如到達設定的過濾時間,控制器也會發出信號啟動清洗程序??梢员3诌^(guò)濾器濾網長期干凈??刂破鞑⒖梢愿鶕?jù)水質情況自由設定過濾時間﹙0-9999分鐘﹚,清洗時間﹙0-9999秒﹚。注:清洗減速機應順時針旋轉。
過濾器類型 | JHSC-SS-159 | JHSC-SS-200 | JHSC-SS-273 | JHSC-SS-320 | JHSC-SS-400 | JHSC-SS-500 | JHSC-SS-600 |
過濾面積m² | 0.1 | 0.22 | 0.44 | 0.54 | 0.97 | 1.17 | 1.61 |
流量m³/h | 5 | 15 | 30 | 50 | 80 | 100 | 120 |
濾元形式 |
楔形網濾籃、金屬單層濾籃、金屬?gòu)?fù)合濾網 |
||||||
濾元數量 |
1 |
||||||
設備材質 | SS304、SS316L | ||||||
標準進出口口徑 | DN32 | DN50 | DN80 | DN100 | DN150 | DN200 | DN250 |
連接形式 | 法蘭、螺紋、快接 | ||||||
排污口口徑 | DN32 | DN25-DN40 | DN40 | DN40-DN80 | |||
過濾精度 | 20-3000UM | ||||||
適用液體 | 水、粘性物料(樹脂、油脂、蠟、煤油、乳膠等) | ||||||
PTFE聚四氟乙烯、通用自助補償裝置 | |||||||
殼體密封材質 | 丁晴橡膠(標配)、氟橡膠、硅橡膠、聚四氟乙烯 | ||||||
控制方式 | 差壓控制、時間控制、手動控制 | ||||||
壓差儀表 | 壓差開關、壓力變送器、壓差變送器 | ||||||
公用供給要求 | 控制系統380V/AC,0.4-0.6MPa潔凈干燥的壓縮空氣 | ||||||
設計壓力 | 1.0MPa、1.6MPa | ||||||
定制設計 | 夾套保溫設計、防爆設計、食品級設計 |
